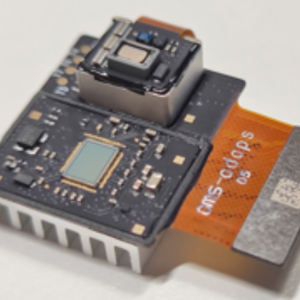

根据电荷读取方法的不同，面阵芯片为二维图像元阵列。二维图像元阵列为面阵芯片。DTOF面阵芯片可以分为全帧转移和帧转移，这取决于它们自身的结构DTOF和行间转移。

全帧转移DTOF这种结构相对简单，提供了大的填充因子。每个图像元件不仅可以收集光电，还可以实现电荷传输。在输出电荷的过程中，电荷一行一行向下移动，依次输出。因此，在输出电荷时，需要一个机械快门来阻挡光线。DTOF面阵芯片提供了大的完全下沉容量，但由于顺序输出，帧频率有限。同时，在垂直向下移动电荷的过程中，应考虑抗光晕问题

帧转移DTOF放置在光敏区域的大型遮光存储区域。曝光后，所有光敏区域的电荷迅速转移到存储区域。当读取存储区域的电荷时，光敏区域可以暴露下一帧。这种设计可以有效地解决拖动问题，但DTOF面阵芯片尺寸增加了一倍。与此同时，更复杂的电路设计行业也带来了更高的功耗问题。帧和全帧DTOF有许多共同点，如高填充因子、高满陷容量、高动态范围和有限帧频率。可以使用多个抽头来增加帧频率。

行间转移DTOF光感光元是一种光电二极管，具有良好的光电二极管灵敏度，尤其是蓝光谱段灵敏度不受影响，但缺点是填充因子低。线间转移DTOF每个图像元素由光敏区域和折射存储区域组成。曝光后，电荷迅速从光敏区域转移到各自的存储区域。在下一次曝光开始之前，存储区域的电荷从统一读取的寄存器向下移动。为了解决低填充因子(约30%-50%)的问题，可以在每个光敏区域的表面添加微透镜，在光敏区域收集更多的光，填充因子可以通过微透镜增加到70%左右。
